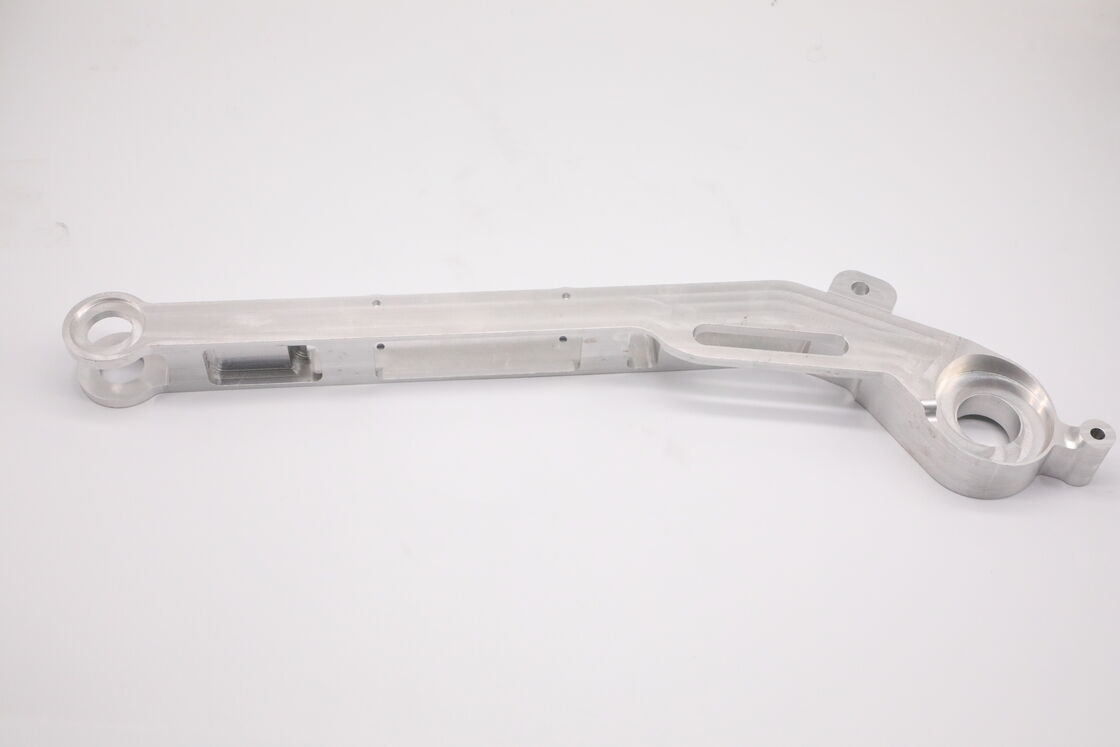

میله اتصال مکانیکی بلند

1درخواست

این میله اتصال مکانیکی طولانی با لوله های چرخ دار در هر دو سر استفاده می شود عمدتا برایمکانیسم های سوئیچ اتوماسیون، بازوهای روبات، ماژول های انتقال، بازوهای سوئیچ دستگاه های آزمایش و پیوندهای انتقال تجهیزات شبیه سازی حرکتصندلی های حامل قطر بزرگ در هر دو طرف دارای لاغرهای چرخش و پین برای مفصل چرخش هستند.توقف های مرزی و لوازم جانبی کمکیبه عنوان یک قطعه کلیدی حرکت برای انتقال سوئیچ و تورک متناوب، انتقال سوئیچ زاویه ای و فشار فشار را تحت بار های چرخه ای متناوب انجام می دهد.به طور گسترده ای در خطوط تولید خودکار و مجموعه های ابزار غیر استاندارد استفاده می شود.

2مواد و عملکرد

مواد اصلی: 6061-T6 آلیاژ آلومینیومعملکرد کلیدی:

• مقاومت کششی ≥310 MPa، مقاومت کششی ≥276 MPa. مقاومت خم خوبی برای پرتو اصلی، مقاوم در برابر تغییر شکل پلاستیکی تحت بار چرخه ای متناوب.
• چگالی 2.7 g/cm3 ساختار سبک درز حرکت بی وقفه را کاهش می دهد و پاسخ پویا مکانیزم را بهبود می بخشد.
• ماشینکاری عالی برای پروفایل های خم شده طولانی، سوراخ های عمیق و حفره های مرحله ای.
• عملکرد خوب در هنگام خستگی برای سوئیچ فرکانس بالا، مطابق با RoHS و REACH.

3روش پردازش

تولید شده توسطفرش CNC ترکیبی 5 محور، به طور کامل از آلومینیوم جامد بدون جوشکاری پردازش شده است.

• فرآیندهای اصلی: فرش کنتوری از پرت های بلند، سوراخ کردن لوله های چرخ دار، فرش کردن سوراخ های کاهش وزن، حفاری سوراخ های مکان و سوراخ های ضد سینک، فرش حفره داخلی،شکل گیری بخش گذار خم شده.
• فرایندهای کمکی: چیمفر کردن تمام لبه ها، پاک کردن کامل و حذف تراشه ها از سوراخ ها و سوراخ ها.
• تعویض تنظیمات متعدد برای به حداقل رساندن تحریف قطعات طولانی، تضمین موازی و همبستگی دو سوراخ میله آخر برای حرکت حرکت صاف.

4دقت ماشین آلات و الزامات استفاده

دقت ماشینکاری:

• میزان تحمل ابعاد: ±0.015 mm
• تحمل هندسی: موازی بین دو سوراخ حامل میله ≤0.02 mm، گردی سوراخ ≤0.015 mm، تحمل موقعیت سوراخ نصب ≤0.02 mm
• خشکی سطحی: Ra ≤1.6 μm، سوراخ داخلی صاف برای قرار دادن بیئر و پین.الزامات استفاده:
• دمای کار: -20°C ~ +85°C، مقاومت در برابر تنش متناوب، فشرده سازی و ضربه از سوئیچ متناوب.
• در صورت استفاده از این روش، در صورت استفاده از این روش، در صورت استفاده از این روش، در صورت استفاده از این روش، در صورت استفاده از این روش، در صورت استفاده از این روش، در صورت استفاده از این روش، در صورت استفاده از این روش، در صورت استفاده از این روش، در صورت استفاده از این روش، در صورت استفاده از این روش، در صورت استفاده از این روش، در صورت استفاده از این روش، در صورت استفاده از این روش، در صورت استفاده از این روش، در صورت استفاده از این روش، در صورت استفاده از این روش، در صورت استفاده از این روش، در صورت استفاده از این روش، در صورت استفاده از این روش، در صورت استفاده از این روش، در صورت استفاده از این روش، در صورت استفاده از این روش، در صورت استفاده از این روش، در صورت استفاده از این روش، در صورت استفاده از این روش استفاده می شود.
• قطب اصلی بخش اصلی حمل بار است؛ با خم کردن اجباری بیش از حد بارگذاری نکنید. سوراخ های کوچک محل فقط برای نصب کمکی هستند و نمی توانند بار سنگین را تحمل کنند.
• اجزای آلومینیومی را در محیط خشک نگهداری کنید تا از تغییر رنگ ناشی از اکسیدان جلوگیری شود.

5درمان گرما

درمان گرما با درمان محلول و پیری مصنوعی (T6).

• هدف: کاهش فشار فرش باقیمانده از قطعات بزرگ، جلوگیری از خم و پیچیدن بازوی تکان دهنده، ثبات دقت موقعیت نسبی سوراخ های میله ای،بهبود مقاومت خم و مقاومت در برابر خستگی.

6بعد از درمان

از آلومینیوم خام فرآوری شده بدون آنودیزه شدن.

• بافت فلزی اصلی CNC حفظ می شود. تصفیه مونتاژ بدون تأثیر ضخامت پوشش دقیق باقی می ماند. آنودیزاسیون طبیعی / سیاه اختیاری می تواند بر اساس درخواست مشتری اعمال شود.نگه داشتن قطعات آلومینیومی بدون لباس در برابر رطوبت.

7کنترل کیفیت

کنترل کیفیت کامل فرآیند بر اساس ISO9001:

• بازرسی ورودی: بررسی طیف شناسی مواد با گواهینامه مواد 6061‐T6.
• بازرسی گشت در طول فرآیند: تحریف خم شدن قطعه کار طولانی را کنترل کنید، موازی بودن و گرد بودن سوراخ های میله را آزمایش کنید، ابعاد سوراخ را بررسی کنید.
• بازرسی نهایی: اندازه گیری ابعاد کامل، بررسی بصری برای تراشیدن و بریدن؛ گزارش های بازرسی قابل ردیابی برای هر دسته.
• تمیز کردن قبل از حمل: کاملاً تراشه های آلومینیومی را از سوراخ های بیئر، سوراخ های محل و سوراخ های کاهش وزن حذف کنید تا نیازهای مونتاژ مکانیسم حرکت را برآورده کنید.
• بسته بندی صنعتی: هر قطعه با فیلم محافظ PE پیچیده شده است، به ویژه برای حمل سوراخ های داخلی و سطوح جفت گیری.بسته بندی شده در کارتون های ضد استاتیک سنگین که با پنبه مروارید پشتیبانی می شوند تا از خم شدن بازوی طولانی در حمل و نقل جلوگیری شودصادرات کارتون های بیرونی لوله کشی با شماره بخش و شماره دسته مشخص شده بسته بندی پالت برای سفارشات انبوه برای حمل و نقل دریایی و زمینی برای جلوگیری از تغییر شکل فشرده سازی
